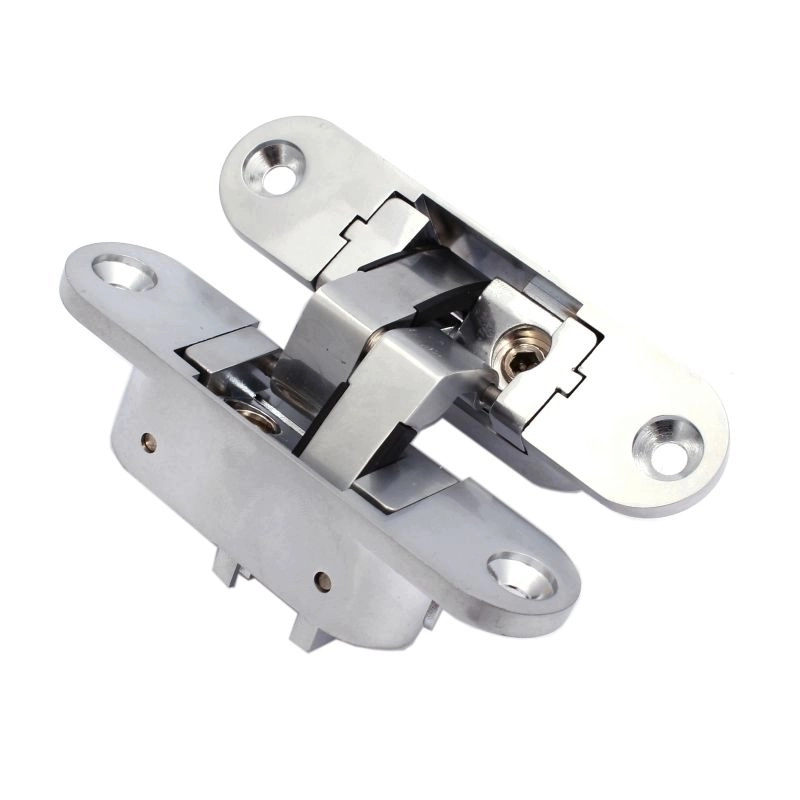

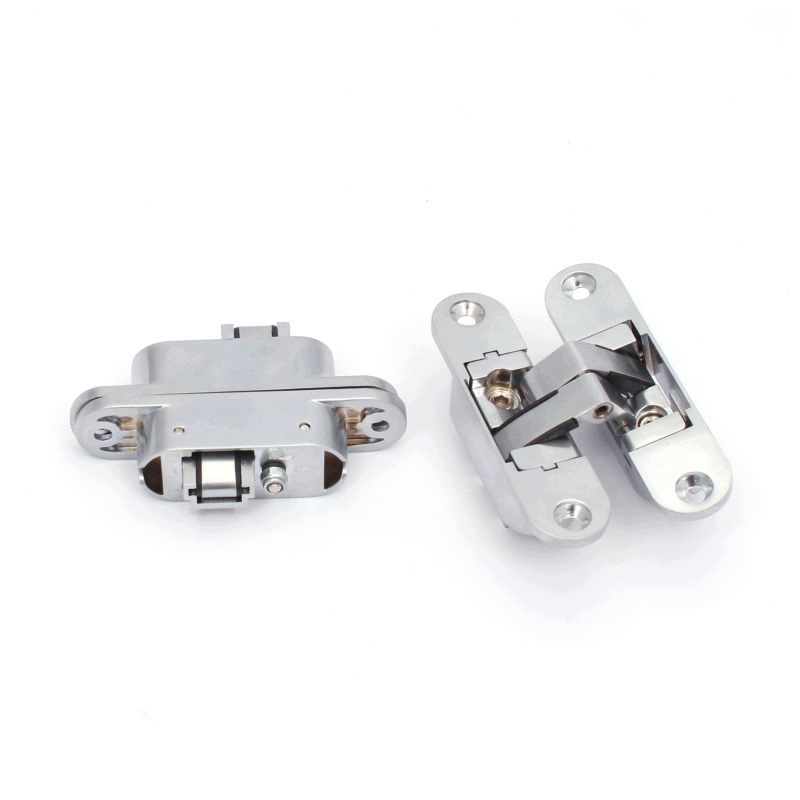

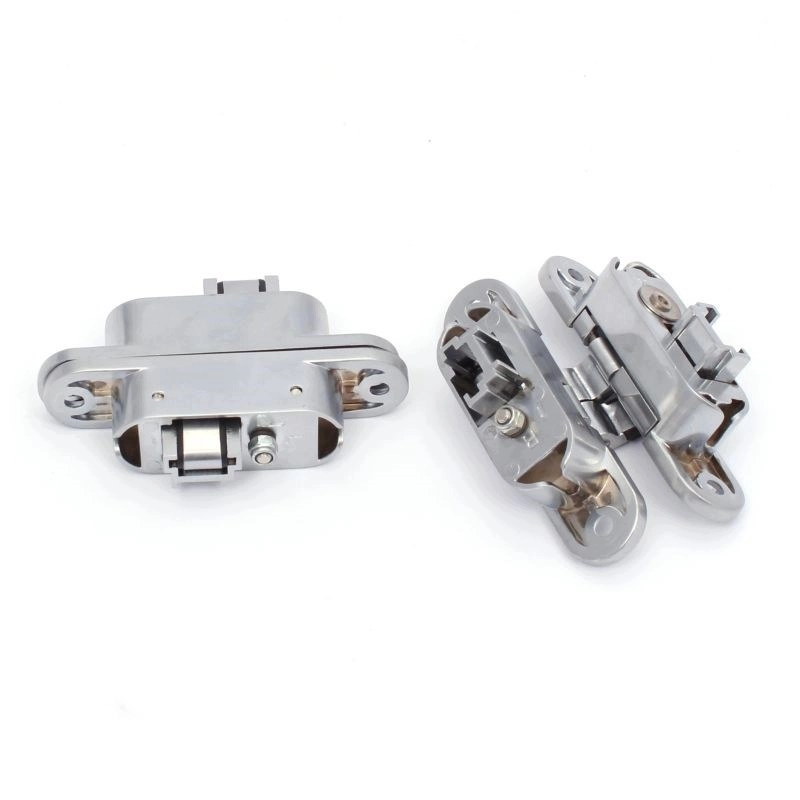

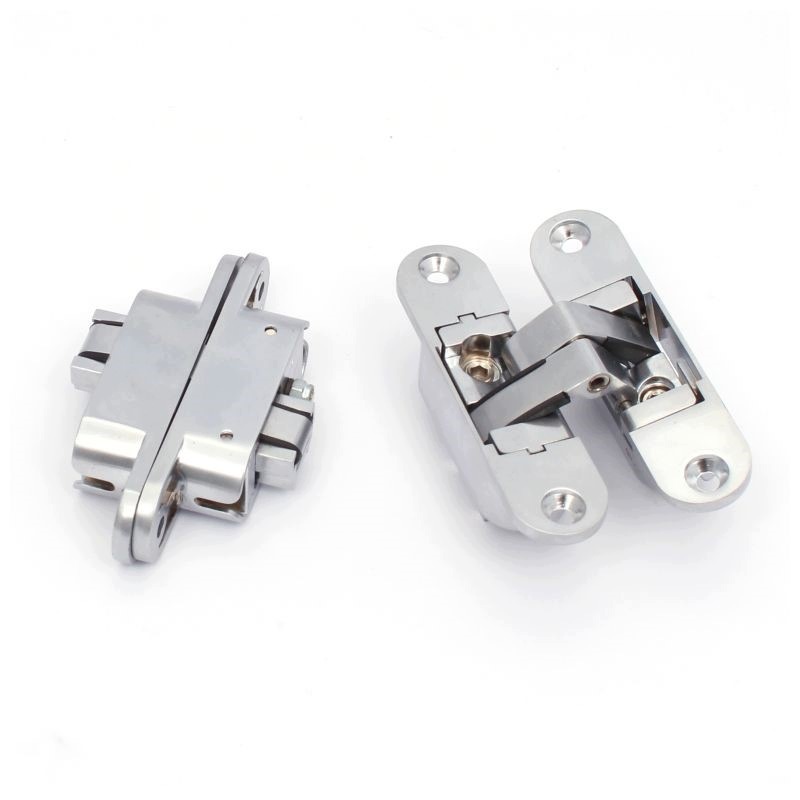

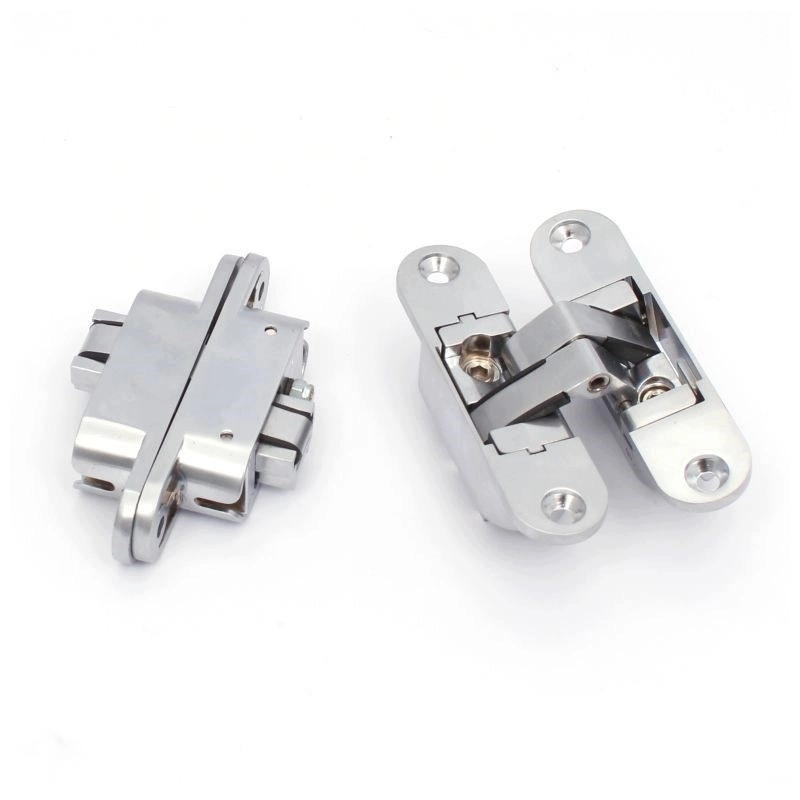

Unsichtbare, flächenbündige Scharniere für Türen ohne Falz.

Das flächenbündige Scharnier für Türen ohne Falz ist die ideale Lösung für moderne Holztüren, die Wert auf klare Linien, eine bündige Oberfläche und keine sichtbaren Beschläge im geschlossenen Zustand legen. Die verdeckte Bauweise ermöglicht eine nahtlose Verbindung zwischen Türblatt und Rahmen und sorgt so für ein minimalistisches Erscheinungsbild in Wohn-, Büro- und Geschäftsräumen. Das Scharnier lässt sich um 180° öffnen und bietet dadurch uneingeschränkten Durchgang und komfortable Bedienung auch in beengten Räumen. Erhältlich in Ausführungen für Links- und Rechtsanschlag sowie in zwei Montagegrößen, passt sich das Scharnier optimal an das jeweilige Türblatt und die gewünschte Öffnungsrichtung an.

Der Mechanismus ermöglicht eine dreidimensionale Justierung ohne Aushängen der Tür, und auch die Klemmkraft ist einstellbar. Dies ist wichtig für spätere Spaltkorrekturen, das Beheben von Türhängungen und die Vermeidung von Reibung am Türrahmen oder Boden. Die abgerundete Form des Gehäuses erleichtert das Fräsen und die präzise Scharniermontage, selbst bei der Bearbeitung auf CNC-Maschinen. Die Chromoberfläche verleiht den Beschlägen ein neutrales, modernes Aussehen und harmoniert perfekt mit anderen Türelementen.

In der Praxis eignet sich das verdeckte Scharnier für Anwendungen, die ein ästhetisch ansprechendes, unsichtbares Scharnier für Türen ohne Falz, einen vollen Öffnungswinkel von 180° und die Möglichkeit der präzisen Justierung nach der Montage erfordern. Die Varianten mit den Maßen 23 x 95 mm sind für leichtere Türen geeignet, während die Varianten mit 30 x 110 mm für schwerere Türen geeignet sind, sofern die korrekte Anzahl an Scharnieren und die Türblattparameter eingehalten werden. Diese Konstruktion ist robust und gewährleistet ein einheitliches Erscheinungsbild der gesamten Installation.

Eigenschaften:

• Verdecktes Scharnier, unsichtbar bei geschlossener Tür, konzipiert für Türen ohne Falz.
• 180° Öffnungswinkel für volle Bewegungsfreiheit des Flügels.
• Verstellbarkeit in drei Ebenen, ohne dass die Tür demontiert werden muss.
• Durch die Justierung der Druckkraft lässt sich der Fensterflügel präzise schließen und positionieren.
• Die abgerundete Gehäuseform ermöglicht präzises Fräsen und Montieren, auch auf CNC-Maschinen.
• Chromoberfläche passend zu modernen Türbeschlägen.
• Varianten für den linken und rechten Flügel.
• Zwei Größenbereiche: 23 x 95 mm und 30 x 110 mm.
• Unterschiedliche Tragfähigkeit je nach Variante: bis zu 40 kg oder bis zu 60 kg mit 3 Scharnieren.
• Konzipiert für nicht gefalzte Holztüren mit einer festgelegten Mindestdicke und einer Flügellänge von bis zu 1000 mm.

Anwendung:

• Innentüren aus Holz ohne Falz in Wohnungen und Häusern.
• Türen für Büros, Arbeitsräume und Repräsentationsbereiche mit verdeckten Beschlägen.
• Hotels, Apartments und Gewerbeimmobilien, bei denen die Ästhetik der Flügeloberfläche wichtig ist.
• Moderne Tischlerprojekte mit CNC-Bearbeitung.
• Modernisierung und Austausch der Beschläge, wenn für Holztüren ein 3D-verstellbares Scharnier benötigt wird.
• Installationen, die eine vollständige 180°-Öffnung und einen stabilen Betrieb bei häufiger Nutzung erfordern.

Parameter:

• Abmessungen: 30 x 110 mm; 29 x 111 mm
• Richtung: rechts
• Öffnungswinkel: 180°
• Tragfähigkeit: max. 60 kg mit 3 Scharnieren
• Mindesttürstärke: 40 mm
• Maximale Blattlänge: 1000 mm
• Justierung: in drei Ebenen; Klemmkraft
• Oberfläche: Chrom
