SCHMALES SCHLOSSKASTEN SCHMALES WICKET-GEHÄUSE 90/22

Kasten für schmale Torschlösser

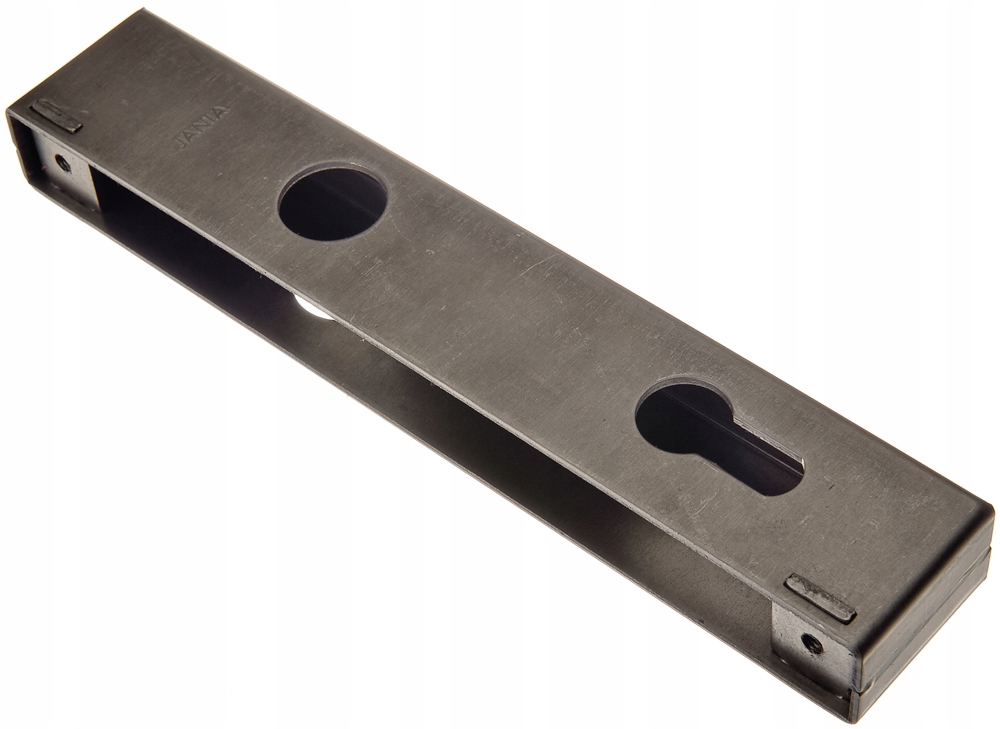

Ein Gehäuse für ein Einsteckschloss an einem Tor. Ein Montagekasten aus Stahl zum Einschweißen in den Rahmen einer Flügel- oder Stahltür.

Seine Aufgabe besteht darin, Schloss, Zylindereinsatz und Griff präzise im Profil zu positionieren, sodass das gesamte Set axial funktioniert, ohne Spiel und ohne unnötige Nachbearbeitung bei der Montage.

Die Lösung eignet sich gut dort, wo Wiederholgenauigkeit, ästhetische Verarbeitung und Schutz des Mechanismus vor Witterungseinflüssen wichtig sind.

Diese Familie umfasst Varianten, die an unterschiedliche Rahmenprofile und verschiedene Schlossabstände angepasst sind. Das kleinere Modell eignet sich besser für schmalere, leichtere Tore, das größere hingegen für stabilere Torflügel mit einem breiteren Querschnitt.

Die Kassette besteht aus einem 2 mm dicken, geschlossenen Rohstahlprofil und bietet dem Einsteckschloss eine stabile Halterung. Sie ist widerstandsfähig gegenüber den Belastungen im Stahlbau. Lasergeschnittene Löcher gewährleisten saubere Kanten und hohe Wiederholgenauigkeit, während die geprägten Grifflöcher die Führung des Stifts und die reibungslose Funktion der gesamten Konstruktion erleichtern. Das Schloss wird mit M5-Schrauben befestigt, was die Wartung und die spätere Demontage vereinfacht. Da das Produkt unlackiert und ungalvanisiert ist, ist nach dem Schweißen ein Korrosionsschutz gemäß der Bautechnik erforderlich.

In der Praxis löst der schmale Schließkasten das Problem, den Mechanismus in ein Profil einzubetten, das allein nicht genügend Platz, Ausrichtung oder Schutz für das Schloss bietet. Er erleichtert die Herstellung von Zauntoren und -türen sowie von Stahltüren, bei denen Langlebigkeit und ein sauberes Erscheinungsbild des Schließbereichs unerlässlich sind. Diese Lösung ist besonders vorteilhaft bei der Serienfertigung von Zaunbauteilen, wo Schweißgeschwindigkeit, Maßgenauigkeit und geringe Nachbearbeitung in der Werkstatt entscheidend sind.

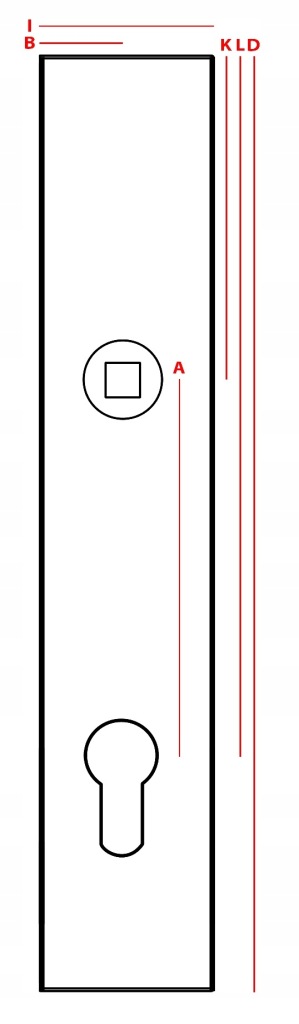

Abmessungen:

• I : 42
• B : 22
• K : 77
• L : 167
• D : 224,5
• A : 90

Bühnenbild:

Dose - x1

Eigenschaften:

• Stahlkassette zum Einschweißen in den Rahmen eines Tores oder einer Stahltür.
• Geschlossenes Profil aus 2 mm dickem Rohstahl.
• Lasergeschnittene Löcher für Präzision und glatte Kanten.
• Geprägte Löcher für den Griff zur besseren Lagerung der Spindel.
• Das Schloss wird mit M5-Schrauben in der Kassette befestigt.
• Schutz des Verriegelungsmechanismus vor Regen, Schmutz und mechanischen Beschädigungen.
• Varianten, die an unterschiedliche Rahmenprofile und Schlossabstände angepasst sind.
• Eine Lösung für Tore, Pfosten und Stahltüren mit einem Einsteckschloss mit zylindrischem Einsatz.

Anwendung:

• Zauntore aus Stahlprofilen.
• Tore und Eingangstore, die ein Einsteckschloss erfordern.
• Hilfs- und Techniktüren aus Stahl.
• Schlosserkonstruktionen, die eine axiale Montage von Schloss und Griff erfordern.
• Herstellung und Montage von wiederholgenauen Türschlössern für Metalltüren.
• Modernisierung bestehender Tore, wenn der Platz für Schloss und Einsatz neu organisiert werden muss.
