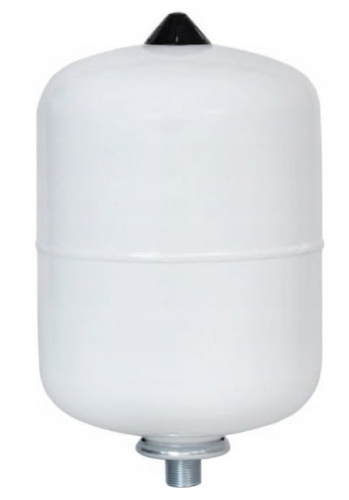

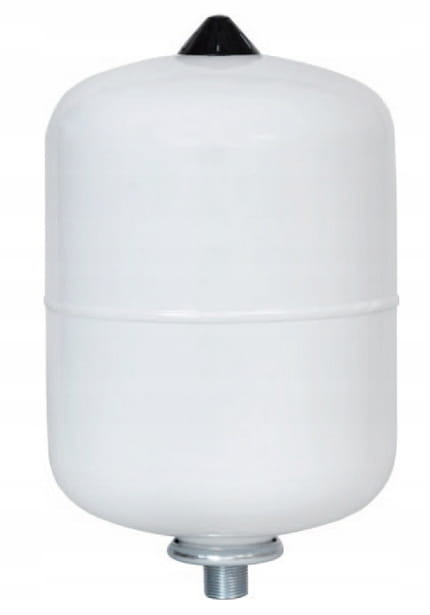

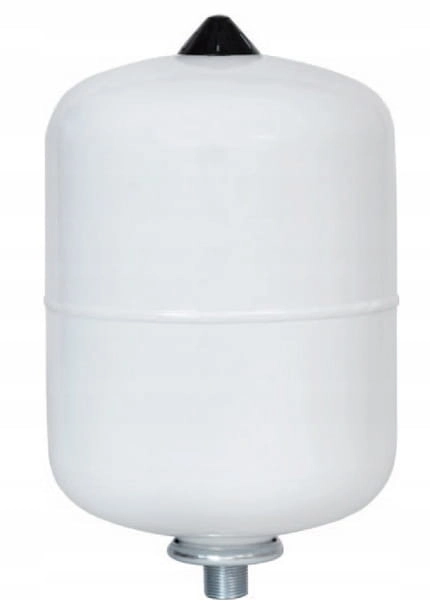

SOLAR-DIAPHARM-ERWEITERUNGSGEFÄSS 18 LITER 3/4" M

▶️ Das Druckausdehnungsgefäß ist eines der Elemente zum Schutz geschlossener Solaranlagen. Druckausdehnungsgefäße können in allen Arten von Heizungsanlagen eingesetzt werden (sofern die technischen Parameter ihrer Konstruktion dies zulassen).

▶️ Hauptvorteile

• Möglichkeit, den Anfangsdruck des Behälters mithilfe eines Ventils zu reduzieren

• Möglichkeit, den Anfangsdruck des Behälters durch Pumpen des Gasteils des Tanks zu erhöhen

• Automatische Nachfüllung der Solarflüssigkeit in der Solaranlage bei Verlusten durch kleinere Leckagen

• Optimierung der Bedingungen für eine verlustfreie Wärmeverteilung

• Halten der Wärme der Solarflüssigkeit in Heizsystemen auf einem bestimmten Niveau

• Kompensation von Änderungen der thermischen Ausdehnung der Solarflüssigkeit in Solaranlagen ohne deren Verluste

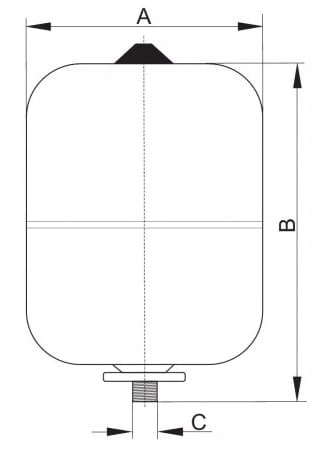

▶️ Abmessungen und technische Daten

Fassungsvermögen [l]: 18L

Durchmesser [mm]: 270

Höhe [mm]: 415

Anschlussgröße [R]: 3/4"

Anfangsdruck [bar] 2,5

Arbeitsdruck [bar] 10

Betriebstemperatur [Grad C] -10 +100

▶️ Aufbau und Montage

Druckausdehnungsgefäße sind geschweißte Stahltanks, deren Innenraum durch eine flexible Membran in zwei Teile geteilt wird: Gas und Wasser. Der Gasteil ist mit einem Druckregelventil ausgestattet. Der Wasserteil ist mit Wärmeträger aus der Solaranlage gefüllt.

Der entsprechende Druck im Gasteil stabilisiert den Druck des gesamten Zentralheizungssystems (das System hält den Druck konstant, indem es sein Volumen ändert). Druckausdehnungsgefäße werden standardmäßig mit Gas mit dem gleichen Druck gefüllt geliefert. Bei der Installation sollte der Druck im Gasteil an die Bedürfnisse der Heizungsanlage angepasst werden. Der minimale Arbeitsdruck beträgt 0,5 bar.

Druckausdehnungsgefäße können in Heizungsanlagen mit Betriebstemperaturen bis 140 Grad Celsius eingesetzt werden. Bei Heizungsanlagen mit Ausdehnungsgefäßen müssen mindestens ein Sicherheitsventil, ein Thermometer und ein Manometer verwendet werden.

Das Druckausdehnungsgefäß wird an einer Wandhalterung aufgehängt, die der GPS-Solarpumpengruppe beiliegt. Es wird in einen speziellen Anschluss eingeschraubt, der den Austausch des Behälters ermöglicht, ohne dass die Solaranlage entleert werden muss.
